B.1FPGA Kart Tasarımı
Gereksinimden test edilmiş prototipe: AMD (Xilinx) FPGA’lerle yüksek hızlı, çok katmanlı özel kart tasarımı.

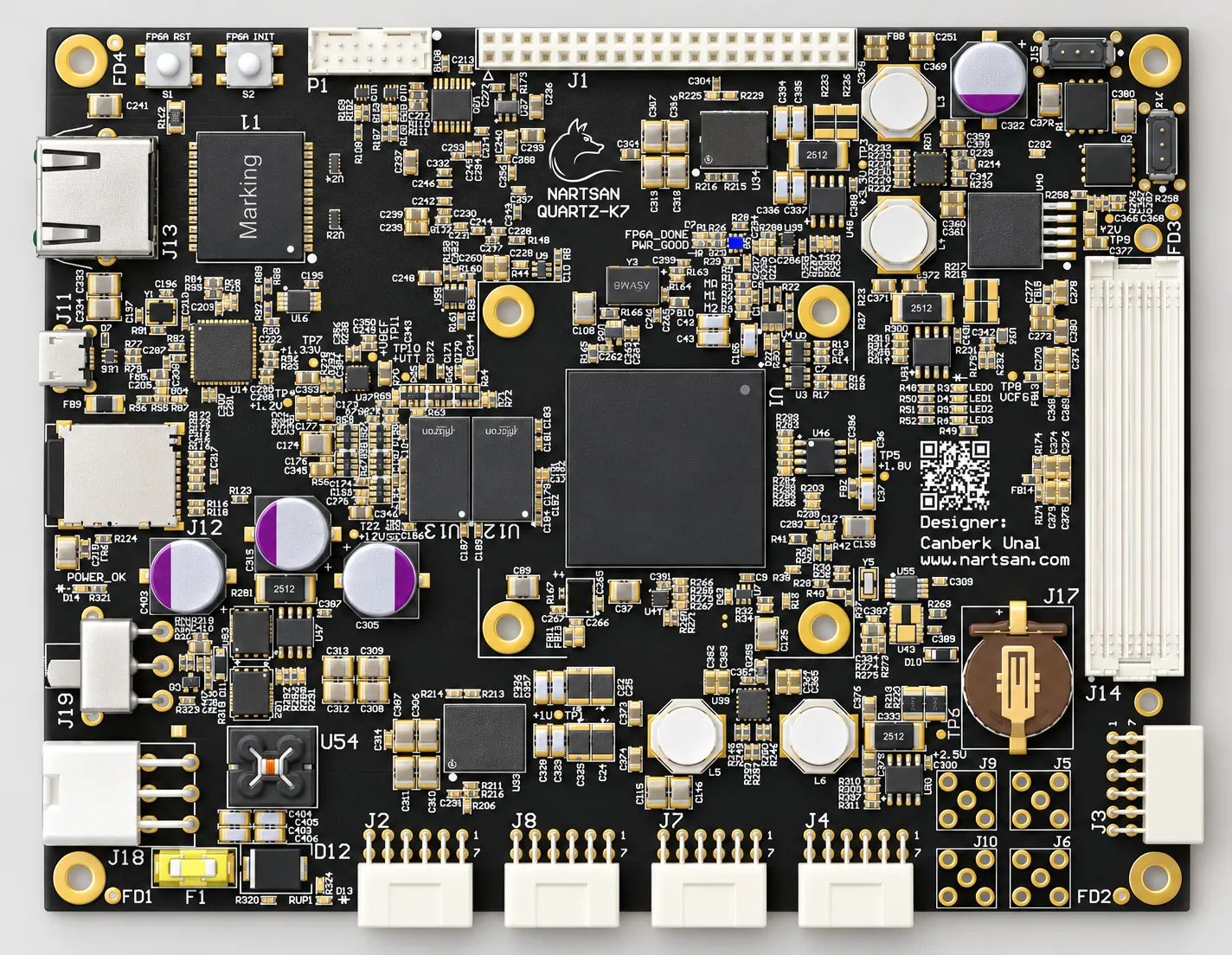

FPGA kartlarını mimari ve bileşen seçiminden şematik, yüksek hızlı PCB yerleşimi, SI/PI analizi, prototip üretimi ve devreye almaya kadar uçtan uca tasarlıyoruz.
Maliyet odaklı Spartan ve Artix kartlarından işlemcili Zynq SoC’lere, çok gigabitlik transceiver gerektiren Kintex, Virtex ve Versal tasarımlarına kadar; uygulamanızın ihtiyaç duyduğu arayüzleri doğru FPGA ailesiyle bir araya getiriyoruz.
- Katmana kadar PCB
- 24
- En küçük iz / aralık (0,076 mm)
- 3mil
- Transceiver hızına kadar
- 32,75Gb/s
Hizmet kapsamı
Projenin tamamını ya da yalnızca ihtiyaç duyduğunuz aşamaları üstlenebiliriz.
- 01
Mimari ve FPGA seçimi
Lojik kapasitesi, transceiver sayısı ve hızı, bellek bant genişliği, güç ve maliyete göre FPGA ve bileşen seçimi; blok diyagram ve pin planlaması.
- 02
Şematik ve güç tasarımı
FPGA güç ağacı, sıralama (sequencing) ve akım bütçesi; düşük jitter’lı saat dağıtımı, konfigürasyon ve hata ayıklama devreleri.
- 03
Yüksek hızlı PCB yerleşimi
24 katmana kadar, HDI ve kör via’lı katman yapıları; kontrollü empedans, diferansiyel çiftler ve uzunluk eşleştirme ile yoğun BGA yerleşimi.
- 04
SI, PI ve termal analiz
Yüksek hızlı hatlar için sinyal bütünlüğü, güç dağıtım ağı için güç bütünlüğü ve kart üzerindeki ısı dağılımı için termal analiz.
- 05
Prototip ve üretim
Üretim ve dizgi dosyalarının hazırlanması, PCB üretimi ile dizgi süreçlerinin takibi ve seri üretime geçişte destek.
- 06
Devreye alma, test ve HDL
Kartın ilk çalıştırılması (bring-up), arayüz testleri için HDL test tasarımları ve uygulamanıza başlangıç olacak referans tasarımlar.
Tasarım süreci
Her aşama bir tasarım incelemesiyle kapanır; bir sonraki aşamaya sizin onayınızla geçilir.
- 01
Gereksinim analizi
Uygulama, performans hedefleri, arayüzler, mekanik sınırlar ve çalışma koşulları netleştirilir.
Teslim edilenler
- Gereksinim dokümanı
- Arayüz listesi
- 02
Mimari ve bileşen seçimi
FPGA ailesi ve kritik bileşenler seçilir, güç ve saat mimarisi kurulur.
Teslim edilenler
- Blok diyagram
- Güç bütçesi
- Ön malzeme listesi
- 03
Şematik tasarım
Tüm devreler çizilir; FPGA pin ataması yapılır ve doğrulanır.
Teslim edilenler
- Şematik
- Pin planı
- Tasarım inceleme raporu
- 04
PCB yerleşimi ve analiz
Katman yapısı belirlenir, yerleşim ve yönlendirme yapılır; SI, PI ve termal analizlerle doğrulanır.
Teslim edilenler
- Katman yapısı ve empedans tablosu
- Analiz raporları
- 05
Prototip üretimi
Üretim ve dizgi dosyaları hazırlanır; üretim ve dizgi süreçleri takip edilir.
Teslim edilenler
- Gerber / ODB++ ve dizgi dosyaları
- Malzeme listesi (BOM)
- Prototip kartlar
- 06
Devreye alma ve test
Güç, saat ve tüm arayüzler HDL test tasarımlarıyla tek tek doğrulanır.
Teslim edilenler
- Test tasarımları
- Test raporu
- Kullanım dokümanı
Talep edilmesi hâlinde şematik, PCB, üretim dosyaları ve test tasarımları dahil tüm kaynak dosyalar teslim edilir.
Teknik kabiliyetler
- Katman sayısı
- 24 katmana kadar
- En küçük iz / aralık
- 3 mil (0,076 mm)
- Via teknolojisi
- HDI, kör via
- Transceiver hızı
- 32,75 Gb/s’ye kadar (UltraScale+ GTY)
- Bellek
- DDR3 / DDR4
- Empedans kontrolü
- Tek uçlu ve diferansiyel; katman yapısı üreticiyle doğrulanır
- Analizler
- Sinyal bütünlüğü (SI), güç bütünlüğü (PI), termal
- FPGA üreticisi
- AMD (Xilinx)
FPGA aileleri
Doğru aile, kartın maliyetini ve gelecekteki genişleme payını belirler. Seçimi uygulamanızın gereksinimlerine göre birlikte yapıyoruz.
Maliyet odaklı
- Spartan-7
- Artix-7
- Artix UltraScale+
Kontrol, arayüz dönüştürme ve orta seviye sinyal işleme; düşük güç ve küçük form faktörü.
İşlemcili SoC
- Zynq-7000
- Zynq UltraScale+ MPSoC
- Zynq UltraScale+ RFSoC
Arm işlemci ile programlanabilir lojiğin tek yongada birleştiği gömülü sistemler; RFSoC’de entegre RF veri dönüştürücüler.
Fiyat / performans
- Kintex-7
- Kintex UltraScale
- Kintex UltraScale+
Yüksek hızlı transceiver’lar ve DSP kapasitesi gerektiren haberleşme, görüntü ve sinyal işleme uygulamaları.
Yüksek performans
- Virtex-7
- Virtex UltraScale
- Virtex UltraScale+
- Versal
En yüksek lojik kapasitesi, transceiver sayısı ve bellek bant genişliği gerektiren radar, test-ölçüm ve veri merkezi uygulamaları.
Donanım arayüzleri
Yüksek hızlı seri
- PCIe
- 1 / 10 / 25 Gb Ethernet (SFP, SFP+, SFP28, QSFP)
- JESD204B / C
- Kartlar arası yüksek hızlı bağlantılar
Bellek ve depolama
- DDR3 / DDR4
- QSPI flash
- SD kart
Genişleme
- FMC (LPC / HPC)
- FMC+
Haberleşme ve kontrol
- USB 2.0 / USB 3.0
- RS232 / RS422 / RS485
- I²C / SPI
Görüntü
- HDMI
- DisplayPort
RF, saat ve hata ayıklama
- RF konnektörler
- Düşük jitter’lı saat dağıtımı
- JTAG
Sık sorulan sorular
Bir FPGA kart tasarımı ne kadar sürer?
Süre kartın karmaşıklığına ve gereksinimlere bağlıdır; tasarımlar genellikle 3 ile 12 ay arasında tamamlanır. Gereksinim analizinin ardından aşamalara bölünmüş bir takvim sunarız.
En az kaç adet prototip üretiyorsunuz?
Prototip adedinde bir alt sınırımız yok; tek bir karttan başlayarak ihtiyacınız kadar üretim yapılabilir.
Gizlilik sözleşmesi (NDA) imzalıyor musunuz?
Evet. Proje ayrıntılarını paylaşmadan önce gizlilik sözleşmesi imzalayabiliriz.
Tasarımın kaynak dosyaları teslim ediliyor mu?
Talep edilmesi hâlinde şematik, PCB, üretim dosyaları ve test tasarımları dahil tüm kaynak dosyalar teslim edilir.
Hangi FPGA üreticisiyle çalışıyorsunuz?
FPGA kartlarımızı AMD (Xilinx) ürünleriyle tasarlıyoruz; maliyet odaklı Spartan ailesinden Versal adaptif SoC’lere kadar geniş bir yelpazede çalışıyoruz.
